Kako oblikovati ohišja LED za tirna okolja z visokimi vibracijami

Vozni park je sovražno okolje za elektroniko. Vsakič, ko vlak zadene tirno kretnico, potuje visokofrekvenčna kinetična energija iz podstavnih vozičkov navzgor skozi šasijo in neposredno v stropne plošče. Ko se organi javnega prevoza pritožujejo nad utripajočimi lučmi v kabini ali mrtvimi stropnimi napeljavami, je težava le redko v samem čipu LED. Okvara skoraj vedno izvira iz mehanskega ohišja.

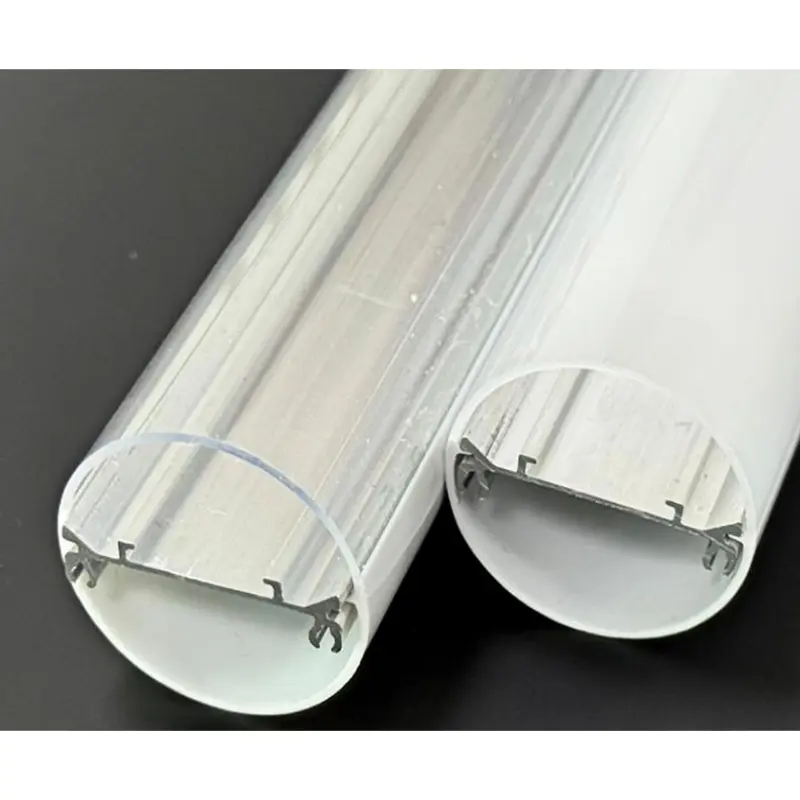

AnOhišje luči LED tirnega vozilani le okrasna prevleka. Je strukturni blažilnik udarcev, sistem za upravljanje toplote in primarna življenjska varnostna pregrada. Če zasnova ekstruzije ne upošteva harmonične resonance, toplotnega raztezanja ali prehodnih požarnih kod, bo sistem razsvetljave odpovedal veliko pred svojo nazivno življenjsko dobo. Oblikovanje za to okolje zahteva opustitev standardnih predpostavk komercialne razsvetljave in inženiring posebej za nenehno, silovito gibanje.

Diagnosticiranje mehanskih in toplotnih okvar v razsvetljavi tirnega voznega parka

Če želite oblikovati boljše ohišje, morate najprej natančno razumeti, kako se trenutne zasnove pokvarijo na terenu. Železniška okolja izpostavljajo svetila mešanici fizičnih šokov, ekstremnih temperaturnih nihanj in zaprtega zračnega prostora. Kadar je ohišje slabo zasnovano, se simptomi običajno pojavijo v treh različnih načinih okvare.

Mikrorazpoke spajkalnega spoja
Najpogostejši vzrok za utripanje luči vlaka je mehanska utrujenost. Ko je aluminijasta LED ekstruzija togo nameščena na vibrirajočo stropno ploščo brez ustreznega dušenja, ohišje prenese to kinetično energijo neposredno na notranjo tiskano vezje. Nenehno upogibanje povzroča mikrorazpoke v spajkalnih spojih, ki povezujejo diode s ploščo. Kupci pogosto krivijo proizvajalca PCB, vendar je glavni vzrok ohišje, ki nima notranje izolacije pred udarci za pladenj LED.

Razrez polikarbonata in izmet difuzorja
Vlaki so podvrženi močnim termičnim ciklom. Osebni avtomobil, ki je čez noč parkiran na železniški postaji, lahko pade pod ledišče, nato pa se hitro segreje, ko se vključijo sistemi HVAC in razsvetljava. Aluminij in plastika se širita različno hitro. Če so mehanske tolerance med aluminijasto podlago in plastičnim difuzorjem pretesne, toplotna razteznost povzroči ogromno obremenitev. To povzroči "norenje" - mrežo mikroskopskih razpok v polikarbonatu - ali še huje, povzroči, da se difuzor med nenadnim zaviranjem upogne in izskoči iz tira.

Komplet za stiskanje tesnil IP65
Vagoni podzemne železnice zahtevajo agresivne režime čiščenja, ki pogosto vključujejo pranje pod visokim pritiskom. Da bi to preživelo, potrebuje ohišje LED tranzitne luči, odporno na vibracije, zanesljivo oceno IP65. Vendar stalne vibracije povzročijo, da se slabši materiali tesnil sčasoma zravnajo, pojav, znan kot stiskanje. Ko tesnilo izgubi spomin, vlaga in čistilne kemikalije zaobidejo ohišje in povzročijo kratek stik med električnimi komponentami.

Merila za izbiro materiala za skladnost z EN45545 in dušenje vibracij

Določanje materialov za razsvetljavo tirnic zahteva uravnoteženje strukturne togosti s strogimi zahtevami glede varnosti potnikov. Ne morete preprosto uporabiti komercialnih ekstruzij. Vsaka komponenta mora prestati stroge železniške standarde, predvsem EN45545, ki ureja obnašanje pri požaru in materiale v železniških vozilih.

Osnovni profil: 6063-T5 aluminij
Za glavno strukturno ekstruzijo je aluminij 6063-T5 industrijski standard. Trdnost T5 zagotavlja natančne mehanske lastnosti, ki so potrebne za aluminijasto iztiskanje LED za tirna vozila: je dovolj tog, da se razteza po dolžini stropa vagona brez povešanja, hkrati pa je dovolj duktilen, da prenese nizkofrekvenčne vibracije brez zloma. Najpomembneje je, da aluminij 6063 nudi odlično toplotno prevodnost in deluje kot visoko učinkovit odvod toplote za LED trakove z visoko zmogljivostjo.

Difuzor: ognjevarni polikarbonat (PC)
Kar zadeva optični pokrov, je standardni PMMA (akril) preveč krhek za uporabo na tirnicah. Močan udarec ga bo razbil in ustvaril nevarne drobce. Standardni ABS je poceni, vendar ne izpolnjuje zahtev glede požara v tranzitu glede dima in strupenosti.

Določiti morate ognjevarni PC (polikarbonat). Računalnik lahko prenese neposreden udarec, ne da bi se razbil, zaradi česar je idealen za javni prevoz z velikim prometom. Še pomembneje je, da lahko prilagojene formulacije PC-ja izpolnjujejo zahteve EN45545 stopnje nevarnosti 3 (HL3). To pomeni, da v primeru požara v kabini ohišje ne bo širilo plamena, izpuščeni dim pa bo ostal pod strogimi pragovi strupenosti, ki so potrebni za zagotovitev varne evakuacije potnikov.

Tesnila in končni pokrovi
Izogibajte se standardnemu PVC-ju ali poceni gumi za tesnila končnih pokrovčkov. EPDM ali visokokakovosten silikon je obvezen. Ti materiali so odporni na ekstremne temperature in UV razgradnjo, hkrati pa ohranjajo svoj tlačni odboj, s čimer zagotavljajo, da ohišje LED napeljave za tirna vozila IP65 ostane vodotesno po letih vsakodnevnih tresljajev.

Preverjanje odvajanja toplote s toplotno simulacijo, ki jo poganja AI

Toplota je sovražnik dolgoživosti LED. V komercialni pisarni svetilka LED oddaja toploto v zunanji zunanji zrak. V vlaku za visoke hitrosti je ohišje luči pogosto vdolbeno v izolirano stropno ploščo neposredno pod masivnim kanalom HVAC, ki proizvaja toploto. Temperatura okolja, ki obdaja napravo, je že povišana, kar drastično zmanjša delta-T (temperaturno razliko), ki je potrebna za učinkovito hlajenje.

Pred rezanjem dragih orodij za nov ekstruzijski profil je treba termično upravljanje digitalno potrditi. Sodobni inženirski delovni tokovi zdaj uporabljajo programsko opremo za toplotno simulacijo, podprto z umetno inteligenco, za natančno modeliranje, kako se toplota premika skozi ohišje v zaprtem prostoru.

Simulacija modelira toplotno pot od diode LED skozi termalno pasto v PCB in ven skozi aluminijasta rebra 6063-T5. Reševalci, ki jih poganja umetna inteligenca, lahko hitro ponovijo na stotine geometrij reber – prilagodijo debelino, razmik in kot hladilnega telesa – da najdejo natančno konfiguracijo, ki poveča površino brez dodajanja nepotrebne teže. Teža je kritična metrika pri načrtovanju tirnih vozil; težka ohišja povečajo skupno maso vlaka, kar poveča porabo energije. Z digitalnim preverjanjem odvajanja toplote lahko inženirji zasnujejo ohišje LED tirnice za upravljanje toplote, ki ohranja temperaturo spoja diode pod 80 °C, hkrati pa zmanjšuje maso aluminijastega profila.

Oblikovanje za izdelljivost (DFM) v aluminijastih in polikarbonatnih profilih po meri

Tudi najbolj optimiziran model CAD je neuporaben, če ga ni mogoče zanesljivo izdelati v velikem obsegu. Ekstrudiranje aluminija in plastike zahteva natančen nadzor nad pretokom materiala, hitrostjo hlajenja in trenjem matrice. Dongguan Jinen Lighting Technology (JE) upravlja 20 linij za iztiskanje plastike in 5 linij za ekstruzijo aluminija ter zagotavlja podporo DFM za odkrivanje strukturnih napak pred fazo orodja.

Pri inženiringu aohišje LED luči za tirna vozila po merisledite tem posebnim dejanjem DFM:

1. Ravnovesje debeline sten:Zagotovite, da ima prečni prerez vašega aluminijastega profila enakomerno debelino stene. Debeli deli se ohlajajo počasneje kot tanki. Če težka montažna prirobnica leži poleg tankega rebra hladilnika, bo neenakomerno hlajenje povzročilo deformacijo ali zvijanje profila, ko bo izstopil iz ekstruzijske matrice. Naj bodo prehodi debeline postopni.
2. Zasnova velikodušnih toleranc prileganja za osebni računalnik:Polikarbonat se pri ohlajanju skrči. Pri načrtovanju povezovalnih vodil, kjer se PC difuzor zaskoči v aluminijasto podlago, izračunajte koeficient toplotne razteznosti za oba materiala. Pustite natančno dilatacijsko režo. Če je prileganje pretesno, se bo PC upognil navzven, ko se vlak segreje.
3. Inženirski globoki tesnilni kanali:Ocena IP65 zahteva več kot le stiskanje kosa silikona. Oblikujte namenski zadrževalni kanal v obliki črke U v aluminijasto ekstruzijo. Stene kanala morajo biti dovolj globoke, da mehansko zaklenejo tesnilo na mestu, tako da se ne more kotaliti ali premakniti pod bočnimi vibracijami.
4. Zmanjšanje votlih votlin v plastičnih profilih:Votli profili v plastičnih ekstruzijah zahtevajo zapletene, drage matrice z notranjimi trni. Kjer je mogoče, načrtujte pokrov računalnika kot enostenski profil s podpornimi rebri in ne kot zaprt cevast del. To zmanjša stroške orodja in pospeši proizvodnjo na ekstruzijski liniji.

Uskladitev zmožnosti iztiskanja OEM s standardi nabave tranzita v ZDA

Uvedba svetilke za tirnico na ameriški trg zahteva krmarjenje po zapleteni mreži naročilnih specifikacij, od lokaliziranih smernic FTA do strogih varnostnih certifikatov. Ameriški tranzitni organi ocenjujejo ponudbe na podlagi dolgoročne zanesljivosti in skladnosti, kar prelaga veliko odgovornost na proizvajalca svetil in posledično na njihove dobavitelje komponent.

Nabava standardnih komercialnih ekstruzij bo povzročila okvaro med fazami testiranja udarcev, vibracij in požara. Potrebujete partnerja proizvajalca originalne opreme, katerega osnovna proizvodna linija je že usklajena z zahtevami glede tranzitnega razreda. JE dobavlja proizvajalce razsvetljave OEM po vsem svetu in ponuja tako javne kalupe za standardne aplikacije kot zasebne kalupe za lastniške dizajne z visokimi specifikacijami.

S sodelovanjem s proizvajalcem, ki sam po sebi razume tolerance, potrebne za aluminij 6063-T5 in polikarbonat, skladen z EN45545, odpravite fazo poskusov in napak pri razvoju izdelka. Dobite ohišja, ki se čisto zaskočijo skupaj, tesno zaprejo in preživijo neusmiljeno mehansko zlorabo železniškega okolja. Za tehnične specifikacije profilov po meri ali za pregled obstoječih kalupov, pripravljenih za prevoz, ocenite preizkušenegaOEM proizvajalec ohišij za razsvetljavo podzemne železniceki lahko zagotovi natančno mehansko osnovo, ki jo zahteva vaš naslednji tranzitni projekt.
