G5 končna napeljava

Najprej pojasnite: kaj točno mislite z "žico"?

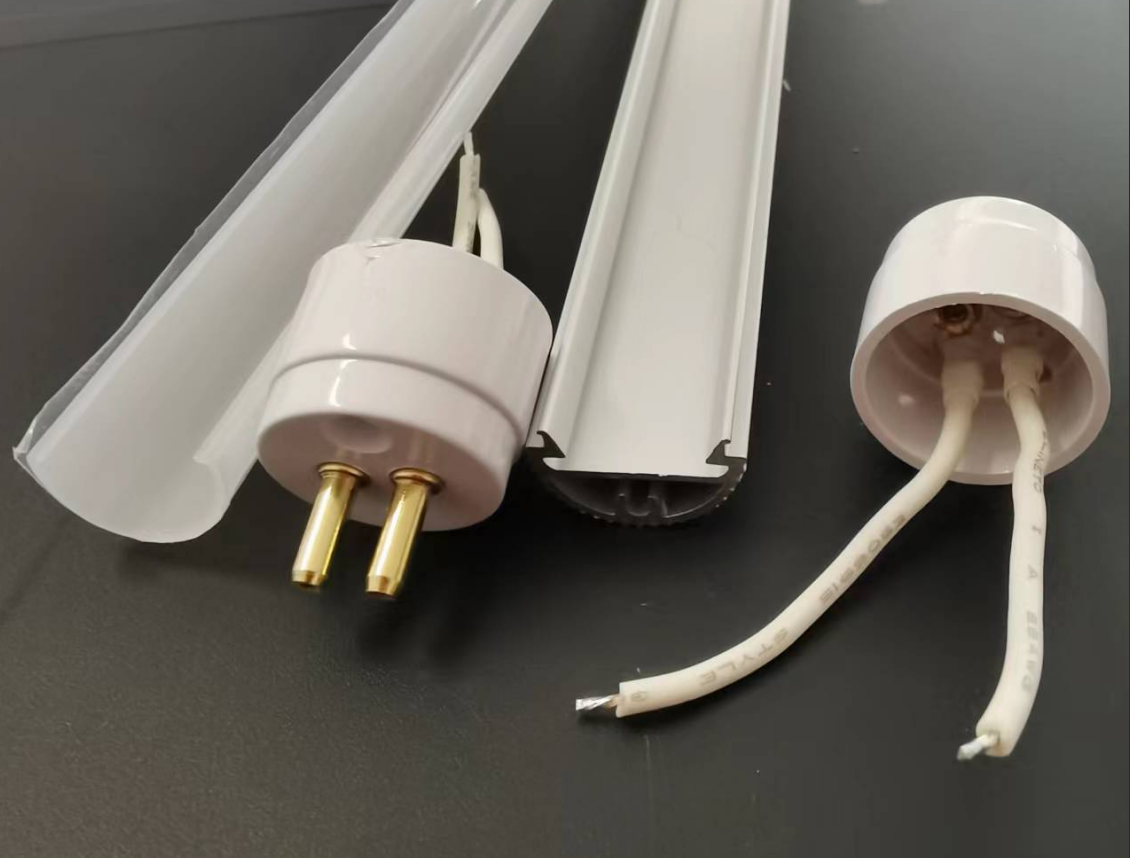

V proizvodnem procesu LED-cevk T5 in G5 se "enožična/večžična/brezžična" običajno nanaša na število žic, ki vodijo od končnega pokrova, ne pa na način napajanja same cevi (eno-žični/dvojni napajalnik). Ta dva pojma je zlahka zamenjati.

• Enožični:Končni pokrov vodi samo eno žico, običajno žico pod napetostjo (L) ali nevtralno žico (N).
• Večžilni (dvožilni):Končni pokrov vodi dve žici, običajno eno žico pod napetostjo in eno nevtralno žico.
• Brezžično:Sama končna kapica ne vodi nobenih žic; obstajata samo dva zatiča G5.

Ko je to pojasnjeno, je nadaljnjo kombinirano logiko enostavno razumeti.

Kombinacija 1: enosmerna enožična + enosmerna brezžična → enosmerna napajalna cev

To je najpogostejša konfiguracija za integrirane LED cevi T5 na trgu.

Način povezave:Napajanje se napaja samo z enožičnega konca. Ta posamezna žica se poveže z žico pod napetostjo ali nevtralno žico, medtem ko je druga žica (pod napetostjo ali nevtralnost) neposredno povezana z zatičem na drugem koncu prek notranjega vezja cevi svetilke. Na brezžičnem koncu je en zatič odgovoren za mehansko fiksacijo in prevodnost, medtem ko je drugi zatič lahko nepovezan ali v notranjem kratkem stiku.

Vendar pa obstaja pomembna proizvodna podrobnost: razmik med nožicami nosilca žarnice T5 G5 je samo 5 mm. Ko je en konec pod napetostjo, sta dva zatiča zelo blizu skupaj in nepravilno notranje ožičenje lahko zlahka povzroči kratek stik. Zato je postavitev izolacije in ožičenja znotraj končnega pokrova z eno žico ključni pokazatelj izdelave dobavitelja končnega pokrova.

Scenariji uporabe:Pisarniška razsvetljava, luči za police supermarketov, luči za omare, luči za vitrine. Te vrste svetilk običajno uporabljajo integriran nosilec, ki zahteva samo en vhod električne energije, kar poenostavi namestitev, končni uporabniki pa ne potrebujejo nobenega električnega znanja.

Druga kombinacija: Ena žica z vsakega konca → Dvostranska cev napajalne svetilke

Ta metoda je pogosta pri projektih inženirske prenove.

Način povezave:Napeljite žico iz pokrovčkov luči na obeh koncih cevi luči. Povežite en konec z žico pod napetostjo (L), drugi konec pa z nevtralno žico (N). Tok teče z enega konca in izstopa iz drugega. Dva zatiča G5 znotraj pokrova svetilke sta kratko povezana in tvorita eno elektrodo.

Zakaj je dvosmerni napajalnik prednost v tehniki?Pri naknadni opremljanju starih držal za fluorescentne sijalke so originalna držala G5 običajno povezana vzporedno, kar pomeni, da sta oba nožica v notranjem kratkem stiku. Dvostranske svetilke je mogoče neposredno prilagoditi tej vrsti držala, ne da bi jih bilo treba zamenjati z nevzporednim držalom. Če je enostranska svetilka nameščena v vzporednem nosilcu, bo prišlo do kratkega stika takoj po vklopu. To se je zgodilo v hongkonški inženirski skupnosti; nekateri so zažgali celo plastično ohišje starega nosilca.

Previdnostni ukrepi pri proizvodnji:Oba konca dvostranskega pokrova svetilke morata imeti vodnike, vendar morajo biti barve žic jasno razločljive (npr. en konec označen z L, drugi z N), da preprečite obratno ožičenje med namestitvijo. Poleg tega mora notranja napeljava dvostranske fluorescenčne sijalke zagotavljati, da med obema koncema ni električne povezave; sicer bo prišlo do kratkega stika luči.

Scenariji uporabe:Tovarniške delavnice, parkirišča, skladišča in logistični centri. Te lokacije pogosto zahtevajo naknadno vgradnjo starih držal za fluorescenčne sijalke, dvosmerne rešitve za napajanje nudijo boljšo združljivost.

Kombinacija 3: en konec z žico pod napetostjo (dvožična) + en konec z brezžično končno kapico → izboljšan enojni napajalnik

Ta kombinacija je izboljšana različica enosmernega napajanja, primerna za scenarije z višjimi zahtevami glede varnosti in zanesljivosti.

Način povezave:Končna kapica napajalnika vodi ven žive in nevtralne žice, ki se neposredno povezujejo z napajalnikom gonilnika ali izmeničnim tokom. Brezžični konec se uporablja samo za mehansko podporo in povezavo vezja ter ne obravnava vhodne moči.

Razlika od rešitve z enim koncem z eno žico:Pri enožični rešitvi z enim koncem notranje ožičenje cevi svetilke zahteva zasnovo "ene žice, ki vstopa, in druge žice, ki se interno povezuje z drugim koncem", zaradi česar je notranja napeljava relativno zapletena. Nasprotno pa sta pri dvožilni rešitvi z enim koncem tako žica pod napetostjo kot nevtralna žica uvedena skozi isto končno kapico, s čimer se doseže bolj neposredna zasnova notranjega vezja, zmanjšajo se potencialna mesta okvar in izboljša varnost.

Proizvodne prednosti:Za proizvajalce integriranih cevi za sijalke T5 ta metoda ponuja večjo učinkovitost sestavljanja kot uporaba končnih pokrovčkov z enim koncem. Ker so vsi napajalni kabli skoncentrirani na enem koncu, ni potrebe po navzkrižnem ožičenju znotraj cevi svetilke, s čimer se zmanjša nevarnost notranjih kratkih stikov.

Aplikacije:Medicinska razsvetljava, izobraževalna razsvetljava, vrhunski komercialni zasloni.
