JET8 dvostransko ohišje LED cevije platforma praznega ohišja za OEM projekte linearne razsvetljave. Potrjena konfiguracija ima zunanji premer 26 mm, dva položaja tiskanega vezja 12 × 1 mm, notranji profil iz aluminija 6063, ohišje iz prozornega ali motnega polikarbonata, plastične končne pokrove in postavitev zunanjega gonilnika. Standardne ali prilagojene dolžine so na voljo od 600 mm do 2400 mm, s konfiguracijami IP20 in IP65.
Ključna beseda jestanovanja. Ta izdelek ne postane delujoča svetilka, dokler niso izbrane in integrirane LED diode, sklopi PCB, ožičenje, gonilnik, končni zaključek in morebitna zahtevana tesnila. Kupci bi ga zato morali oceniti na podlagi kontrolirane risbe in sestavljenega vzorca – ne zgolj na podlagi imena T8. Preglejte trenutnoDvostransko svetleče ohišje T8preden pošljete tiskano vezje in projektne zahteve podjetju JE.
Izdelek je prazno ohišje OEM, ni dokončana sijalka T8 ali fluorescentna zamenjava
»T8« označuje splošni format cevi, vendar ne vzpostavlja električne ali mehanske združljivosti z obstoječo fluorescentno napeljavo. 26 mm ohišje je morda videti znano, medtem ko uporabljate popolnoma drugačne plošče, ožičenje, končne pokrove, podrobnosti o montaži in napajalno arhitekturo.
Ne domnevajte, da sprejme običajno fluorescenčno predstikalno napravo, da se prilega okovju žarnice G13, vključuje zatiče za omrežno napajanje ali da lahko zamenja nameščeno svetilko ena za eno. Nobena od teh podrobnosti ni potrjena s premerom ohišja. Če je potrebna združljivost z naknadno vgradnjo, na risbo za odobritev vnesite geometrijo podnožja, razporeditev zatičev, celotno dolžino svetilke, električni vhod, način ožičenja in vmesnik vpenjal.
To razlikovanje vpliva tudi na nakup. Specifikacija ohišja določa ekstruzijo in paket ohišja. Sama po sebi ne določa količine LED, barvne temperature, svetlobne moči, optične porazdelitve, moči, obnašanja gonilnika, zatemnitve, prenapetostne zaščite, delovne temperature ali življenjske dobe. To so odločitve o končnih svetilkah, ki jih nadzirata kupčeva zasnova komponent in kvalifikacijski program.
Prerez dvostranskega sklopa ohišja T8
Sestav združuje okroglo polikarbonatno telo z notranjim aluminijastim profilom. Znotraj tega prečnega prereza sta dva položaja PCB, od katerih je vsak označen kot 12 × 1 mm. Ta razporeditev daje oblikovalcu originalne opreme dve mesti za namestitev plošč LED znotraj ene ovojnice cevi 26 mm.
Aluminijasti vložek zagotavlja definirano notranjo strukturo za lokacije PCB. Lahko tudi sodeluje pri prenosu toplote s plošč, vendar o toplotni učinkovitosti ni mogoče sklepati zgolj iz imena ali profila zlitine. Obremenitev LED, konstrukcija plošče, material toplotnega vmesnika, kakovost stika, izgube gonilnika, temperatura okolja, usmerjenost cevi in pretok zraka vplivajo na delovno temperaturo. Potrdite toplotno zasnovo z nameščenimi predvidenimi LED ploščami.
Kako seznanjeni položaji PCB podpirajo dva svetleča obraza
Dva položaja PCB omogočata, da so LED diode razporejene proti dvema stranema cevi, namesto da bi se zanašali na eno ploščo za osvetlitev celotnega oboda. To lahko ustreza dvosmerni linearni razsvetljavi, visečim svetilkam, osvetlitvi zaslonov, tranzitnim notranjim prostorom in drugim napravam, kjer je potrebna svetloba v več kot eni smeri.
Ekstrudiranje ne zagotavlja določenega kota žarka ali enake delitve svetlobe 50/50. Dejanska porazdelitev je odvisna od orientacije pozicij tiskanega vezja, paketa LED, razmika med diodami, širine plošče, razdalje do polikarbonata, zaključka difuzorja, notranjih ovir in bližnjih površin svetilk. Clear PC ohranja definicijo LED in smer izhoda; Frosted PC meša svetlobo učinkoviteje, vendar lahko zmanjša vidno intenzivnost in zmehča nadzor žarka.
Pred odobritvijo orodja ali proizvodnje preglejte osvetljeni vzorec z obeh strani. Poiščite sliko LED, temne pasove v bližini aluminijastega vložka, barvne variacije, končne sence in razlike v svetlosti med obema obrazoma. Fotometrično testiranje spada na nivo končne svetilke, ker prazno ohišje ne vsebuje svetlobnega vira.
Potrdite dobavljene komponente ohišja v primerjavi s svetlečimi diodami LED, sklopi PCB, ožičenjem, pogonom in tesnili, ki jih določi kupec
Ponudba ohišja mora ločiti dele, ki jih dobavlja JE, od električnih komponent, ki jih dobavlja kupec. Na podlagi objavljenega opisa izdelka lahko ohišje vključuje notranji aluminijasti profil 6063, prozoren ali moten polikarbonat in plastične končne pokrove. Arhitektura uporablja zunanji gonilnik. Natančna vsebina embalaže, slog končnega pokrova, strojna oprema, tesnila, deli za kabelske uvodnice in storitve montaže morajo biti še vedno navedeni po vrsticah v ponudbi.
Kupec mora običajno določiti LED-plošče, LED-diode, ožičenje, konektorje, material toplotnega vmesnika, gonilnik, metodo ozemljitve, kjer je primerno, in končne električne zaključke. Za cilj IP65 mora biti odgovornost za tesnila, tesnilo, kabelske uvodnice, tesnjenje končnih pokrovčkov in postopek sestavljanja še posebej jasna. Komplet delov, ki podpira IP65, po nenadzorovani sestavi na terenu ni samodejno svetilka IP65.
Matrika specifikacij za risanje in pregled komponent
Uporabite naslednjo matriko kot izhodišče za pregled risbe. Objavljene vrednosti identificirajo razpoložljivo konfiguracijo izdelka; ne nadomeščajo toleranc, specifičnih za projekt, preverjanja prileganja ali regulativnega pregleda.
| Parameter | Objavljena konfiguracija | Kaj mora kupec odobriti |
|---|---|---|
| Vrsta izdelka | Prazno ohišje dvostranske LED cevi T8 | Obseg dobavljenih mehanskih delov in izključenih električnih komponent |
| Zunanji premer | 26 mm | Toleranca premera, ravnost, parne razdalje in prileganje vpenjala |
| PCB položaji | Dva položaja, vsak 12 × 1 mm | Dejanska debelina in širina tiskanega vezja, prostor za vstavljanje, zadrževanje in toplotni stik |
| Notranji kovinski profil | 6063 aluminij | Prečni prerez profila, končna obdelava, če je potrebno, popuščanje, če je kritično glede materiala, dolžina reza in meje rezov |
| Zunanje ohišje | Prozoren ali moten polikarbonat | Optični videz, difuzija, konsistenca barv, zahteve glede vpliva in okoljska primernost |
| Konec odpovedi | Plastični končni pokrovi | Geometrija kapice, način pritrditve, izhod kabla, podrobnosti o konektorju ali zatiču in odgovornost za tesnjenje |
| Ureditev voznika | Zunanji gonilnik | Lokacija gonilnika, pot ožičenja, sistem konektorjev, razbremenitev napetosti in električne ocene |
| Vstopna konfiguracija | IP20 ali IP65 možnost | Popolna zasnova tesnjenja, navodila za montažo in preskusna metoda končne enote |
| Dolžina | Standardno ali po meri, 600–2400 mm | Toleranca dolžine reza, skupna sestavljena dolžina, končni dodatek in omejitev pakiranja |
Fiksna geometrija: premer 26 mm in dva položaja PCB 12 × 1 mm, s prileganjem in tolerancami, odobrenimi na risbi
Geometrija jedra je premer 26 mm in seznanjeni položaji tiskanega vezja 12 × 1 mm, vendar nazivne mere niso dovolj za sprostitev. Plošča, zasnovana na enaki nazivni širini kot njena reža, se lahko zaveže, če so tolerance izdelave plošče, iztiskanja, loka, premaza in montaže zložene v napačno smer. Ohlapno prileganje povzroči drugačno težavo: premikanje plošče, neskladen toplotni kontakt ali vidna neporavnanost za difuzorjem.
Pošljite JE dejanski oris tiskanega vezja, namesto da v RFQ napišete samo "12 mm plošča". Vključite debelino tiskanega vezja, končno obdelavo robov, masko za spajkanje ali nastanek prevleke v bližini območja vstavljanja, območja zaščite komponent, izbokline konektorja in predvideno smer vstavljanja. Odobrena risba mora opredeliti dimenzije, ki so ključne za prileganje, in navesti, kako bodo te mere pregledane.
Konstrukcija in možnosti: notranji aluminijasti profil 6063, prozoren ali moten polikarbonat, plastični končni pokrovi, zunanji gonilnik in dolžine 600–2400 mm
6063 se običajno uporablja za ekstrudirane aluminijaste profile, ker ga je mogoče oblikovati v nadzorovane prereze in sprejema običajne postopke končne obdelave. Kljub temu "6063 aluminij" ni popolna toplotna ali mehanska specifikacija. Če so temperatura, površinska obdelava, prevodnost, videz ali korozijsko obnašanje pomembni za projekt, dodajte zahtevo na risbo in zahtevajte potrditev.
Tudi dolžina se spreminja bolj kot nabavna cena. Dolga ohišja so bolj občutljiva na ravnost, poškodbe pri rokovanju, vstavljanje tiskanega vezja, dostop do ožičenja in zasnovo paketa. Potrdite, ali se navedena dolžina nanaša na rezano ekstruzijo, polikarbonatno telo ali celotno sestavljeno enoto, vključno s končnimi pokrovi. JE navaja standardne inohišje T8 LED cevi prilagojene dolžinemožnosti od 600 mm do 2400 mm; v ponudbi mora biti navedena točna končna dolžina in toleranca.

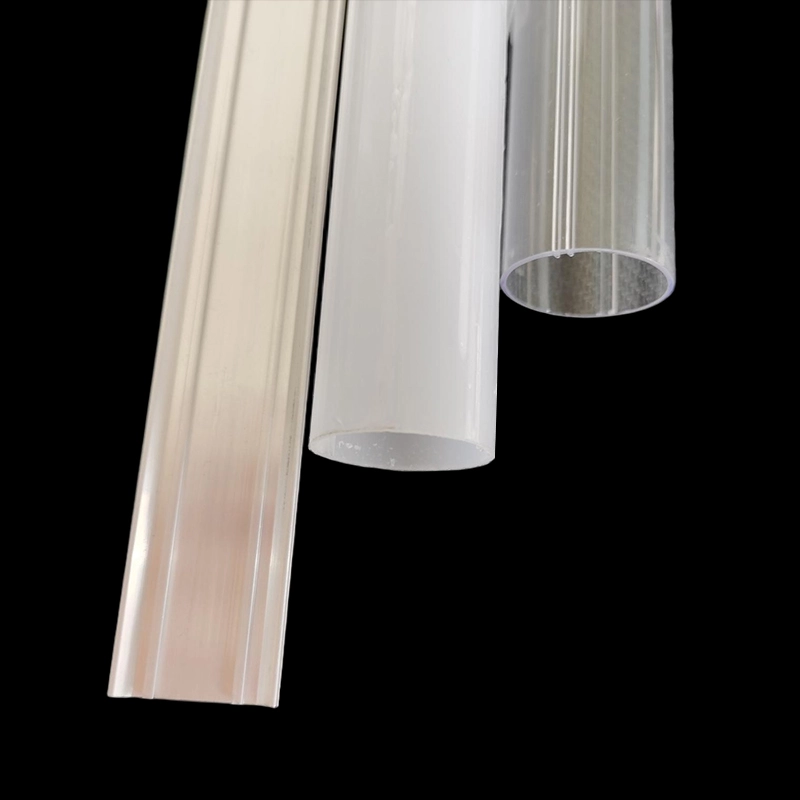

Prozoren ali matiran PC, končni zaključek in IP20 ali IP65 Izbire konfiguracije
Izberite prozoren polikarbonat, ko je vidnost LED, usmerjen izhod ali videz notranjih plošč sprejemljiv. Lahko razkrije razmik diod, ožičenje, spoje in majhne napake pri poravnavi, zato mora biti notranja zgradba vizualno čista. Izberite matirani računalnik, ko potrebujete boljše vizualno mešanje in manj neposredne slike LED. Glazura ni nadomestilo za ustrezno razdaljo med LED ali optično testiranje, njen učinek na prepustnost pa je treba oceniti s pravim svetlobnim motorjem.
Končne kapice pogosto postanejo spregledan vmesnik. Določajo, kako se cev zapre, kako žice zapustijo ohišje in kako se sklop poveže z okoliško svetilko. Plastični končni pokrov ne bi smel predstavljati standardizirane fluorescentne podlage ali vodoodpornega tesnila. Na risbo navedite način zadrževanja, odprtino kabla, razporeditev konektorjev, označevanje polaritete, razbremenitev napetosti in zahteve glede servisnega dostopa.
IP20 je primeren le, če končana zasnova ne zahteva zaščite pred vdorom vode. Možnost IP65 je namenjena konfiguraciji, ki je odporna na prah in vodni curek, vendar se ocena uporabi šele, ko sta opredeljena in preizkušena celoten sistem ohišja in način sestavljanja. Spoji končnih pokrovčkov, kabelski vhodi, stiskanje tesnila, rezane površine in izdelava lahko povzročijo puščanje.
Vprašajte, kako citiranoKonfiguracija ohišja IP20 ali IP65 T8razlikuje po komponentah in sestavi. Če JE dobavi ohlapne dele za vašo tovarno, da jih sestavite, se dogovorite o tesnilnih materialih, lokaciji tesnilne mase, pogojih strjevanja, kjer je to potrebno, načinu vstavljanja ali pritrditve pokrovčka in preskusu vdora končnega izdelka. Ne natisnite izjave o IP, ki temelji samo na vzorcu nesestavljenega ohišja.
Meje uporabe za tranzitne, komercialne, arhitekturne in zaščitene zunanje svetilke
Dvostranski format lahko podpira notranjost železniških vozil, postaje, komercialno razsvetljavo, garaže, šole, tovarne in druge linearne instalacije. Te uporabe nimajo skupnega kvalifikacijskega standarda, zato ime aplikacije nikoli ne sme nadomestiti inženirskih zahtev.
Razsvetljava tirnih vozil lahko zahteva preverjanje glede vibracij, udarcev, plamena in dima, električne varnosti, elektromagnetne združljivosti, sledljivosti materiala in varnega zadrževanja. Geometrija ohišja 26 mm ne dokazuje skladnosti z nobeno od teh zahtev. Pred vzorčenjem dajte JE seznam zahtevanih testov ali materialnih dokumentov, tako da se nerazpoložljivi dokazi odkrijejo zgodaj in ne med oddajo stranki.
Pri komercialnih in arhitekturnih svetilkah se morajo kupci običajno osredotočiti na videz, porazdelitev svetlobe, integracijo vgradnje, dostop voznika, ogrevanje, čiščenje in vzdrževanje. Matiran računalnik lahko skrije posamezne diode LED, vendar lahko dolga svetleča črta še vedno pokaže temne cone na spojih plošč ali končnih pokrovih. Zgradite vzorec celotne dolžine, če je neprekinjen videz pomemben; kratek odrezek ne bo razkril vseh proizvodnih težav.
Garaže, tovarne in zaščitene zunanje lokacije dodajajo prah, vlago, čistilne prakse, temperaturne razlike in možno izpostavljenost kemikalijam. IP65 obravnava vdor pod določenimi preskusnimi pogoji, ne UV odpornost, kemično združljivost, kondenzacijo, odpornost na udarce ali neomejeno izpostavljenost na prostem. Te lastnosti je treba določiti in preveriti ločeno. Če bo cev nameščena znotraj druge zaprte svetilke, upoštevajte tudi ujeto toploto in ali zunanji gonilnik ostaja dostopen.
Dokazila o odobritvi: risbe, vzorčni pregledi, preskusne metode, materialni dokumenti in podpora pri oddaji UL ali ETL brez zahtevka za certificiranje stanovanja
Verodostojen paket odobritev se začne z nadzorovano risbo prečnega prereza in montažno risbo. Prikazovati morajo premer 26 mm, položaje PCB, ključne vmesnike, oblačke materiala, podrobnosti o končni kapici, definicijo dolžine in status revizije. Mere, ki vplivajo na vstavljanje tiskanega vezja, prileganje kapice, namestitev ali tesnjenje, si zaslužijo izrecne tolerance in ne splošne opombe.
Vzorčni pregled mora zajemati dimenzije in praktično montažo. Vstavite dejanske tiskane vezje, napeljite predvidene žice, namestite končne pokrove in preverite celotno dolžino za lok, zasuk, praske, barvne razlike, vrzeli na pokrovih in premikanje plošče. Nato upravljajte predvideni LED in gonilni sistem pod reprezentativnimi pogoji, da ocenite temperaturo in optični videz.
Pred primerjavo rezultatov se je treba dogovoriti o preskusnih metodah. Pri zasnovi IP65 ugotovite, ali se testiranje nanaša na sestavljen vzorec JE ali na vašo dokončano svetilko, vključno z vašim kabelskim vhodom in ožičenjem. Dokumenti o materialih lahko vključujejo izjave, podatkovne liste ali poročila o preskusih, vendar morata biti njihova razpoložljivost in ustreznost potrjena za natančno smolo, specifikacijo aluminija, barvo in proizvodno konfiguracijo, ki se kupuje.
Podporo pri oddaji UL ali ETL je treba obravnavati kot usklajevanje dokumentov, ne kot zahtevek za splošno potrdilo. Zapis o materialu, datoteka komponente ali izjava dobavitelja ne pomenijo, da je prazno ohišje – ali dokončana svetilka – na seznamu UL ali ETL. Končno konstrukcijo, električne komponente, temperature, razmike, ožičenje, ohišje in predvideno uporabo lahko pregleda izbrani certifikacijski organ.
Povejte JE, katero pot oddaje in dokumente zahteva vaš laboratorij ali certifikacijski partner. JE lahko nato potrdi, kaj je na voljo za predlagane materiale in konfiguracijo. Če je določeno priznanje, seznam, klasifikacija vnetljivosti, številka datoteke ali poročilo o preskusu obvezno, pridobite in preverite te dokaze, preden odobrite naročilo. Nikoli tega ne sklepajte iz logotipa, družine generičnih materialov ali prejšnjega projekta.
Od pregleda risbe do odobritve vzorca in proizvodne ponudbe
Kitajska ponuja zmogljivost globokega iztiskanja, vendar sama lokacija tovarne ne pove le malo o nadzoru risbe, prileganju komponent ali ponovljivosti. JE izdeluje aluminijaste in plastične ekstruzije za LED razsvetljavo, vključno z ohišji za cevi, LED profili, PC cevmi, končnimi pokrovi in ohišji s trojno zaščito. Uporabni dokazi za ta projekt so odziven postopek risanja, reprezentativni vzorec, opredeljen inšpekcijski načrt in ponudba, ki jasno določa mejo dobave.
Potek dela po meri: revizija risbe, povratne informacije DFM, izbira kalupa, preverjanje vzorcev in nadzor kakovosti proizvodnje
Začnite z aplikacijo in ne z ohlapno zahtevo za »ohišje T8«. Pošljite datoteke tiskanega vezja, ciljno skupno dolžino, optične nastavitve, zaključek na koncu, vstopni cilj, vmesnik za namestitev in obvezne dokumente. JE lahko te vnose primerja z obstoječim javnim kalupom ali ugotovi, ali sta potrebna zasebni kalup in ekstrudiranje po meri.
Med revizijo risbe določite razdaljo med ploščo, vpetje končne kapice, napeljavo žice, območja zaščite komponent, tesnilne površine in vidne kozmetične cone. Povratne informacije DFM bi morale opredeliti dimenzije, ki jih je težko držati ali pregledati, in vse spremembe, ki vplivajo na orodje, montažo ali stroške. Profil po meri lahko reši pristno težavo z vmesnikom, doda pa tudi odobritev orodij in zaklene projekt na nov prečni prerez. Ne naročajte zasebnega orodja zgolj zato, da se izognete prilagajanju nekritičnega roba PCB.
Vzorec mora dovolj natančno predstavljati dogovorjeni material, zaključek difuzorja, prečni prerez aluminija, obliko končnega pokrova in dolžino, da se lahko preizkusijo dejanska tveganja. Zabeležite vsa sprejeta odstopanja. Ko vzorec prestane dimenzijske, sestavne, optične, toplotne in uporabne vhodne preglede, zamrznite revizijo risbe, uporabljeno za proizvodno ponudbo.
Kontrola kakovosti proizvodnje mora biti povezana z zahtevami, ki jih je mogoče opazovati: identiteta materiala, kritične mere preseka, dolžina reza, ravnost, kjer je navedeno, stanje površine, videz difuzorja, prileganje končne kapice, vstavljanje PCB in zaščita embalaže. Za zaprte sestave določite, kako se preverja zmogljivost vstopa in na kateri ravni vzorčenja. Ponudba mora vsebovati tudi lastništvo orodja, kjer je primerno, stroške vzorcev, količino naročila, osnovo za dobavo, način pakiranja in pogoje pošiljanja, namesto da bi te točke prepustili predpostavkam po e-pošti.
Kontrolni seznam RFQ: dolžina, geometrija tiskanega vezja, difuzor, IP cilj, končne kapice, tolerance, količina, embalaža, destinacija in zahtevana dokumentacija
- Dolžina:Določite dolžino reza in zahtevano celotno sestavljeno dolžino znotraj razpoložljivega razpona 600–2400 mm.
- Geometrija PCB:Pritrdite širino, debelino, obris, položaj konektorja, zaščitne elemente za komponente in smer vstavljanja.
- Difuzor:Izberite prozoren ali matiran PC in opišite optični videz, ki ga potrebujete za prikaz vzorca.
- Cilj IP:Navedite IP20 ali IP65, kdo izvaja končno montažo in katera končna konfiguracija bo testirana.
- Končne kapice:Določite zahteve za zaključek, izhod kabla, priključek ali zatič, zadrževanje, tesnjenje in razbremenitev.
- Tolerance:Označite kritične mere za prileganje tiskanega vezja, vpetje pokrovčka, namestitev, dolžino in dele za spajanje.
- Količina:Navedite prototipne, pilotne in pričakovane proizvodne količine, tako da je mogoče primerjati poti javnega kalupa in kalupa po meri.
- Pakiranje:Ugotovite potrebe po površinski zaščiti, omejitve svežnjev, označevanje in morebitne omejitve ravnanja, povezane z dolžino.
- Destinacija:Navedite državo dostave, mesto ali pristanišče, želene pogoje pošiljanja in vse zahteve glede uvoznih dokumentov.
- Dokumentacija:Navedite risbe, poročila o inšpekcijskih pregledih, evidence materialov, izjave, dokaze o preskusih in dokumente o predložitvi certifikatov, ki so potrebni za odobritev.
Pošljite ta paket z vašo revizijo risbe, da zahtevate vzorčni načrt in proizvodno ponudbo za26 mm dvostransko T8 LED cevno ohišje.
