Ohišje LED T8 Tube z 10 mm tiskanim vezjem: pogosta vprašanja kupcev v ZDA, preverjanja prileganja in vodnik po nabavi za leto 2026

Ključni povzetki za kupce razsvetljave v ZDA

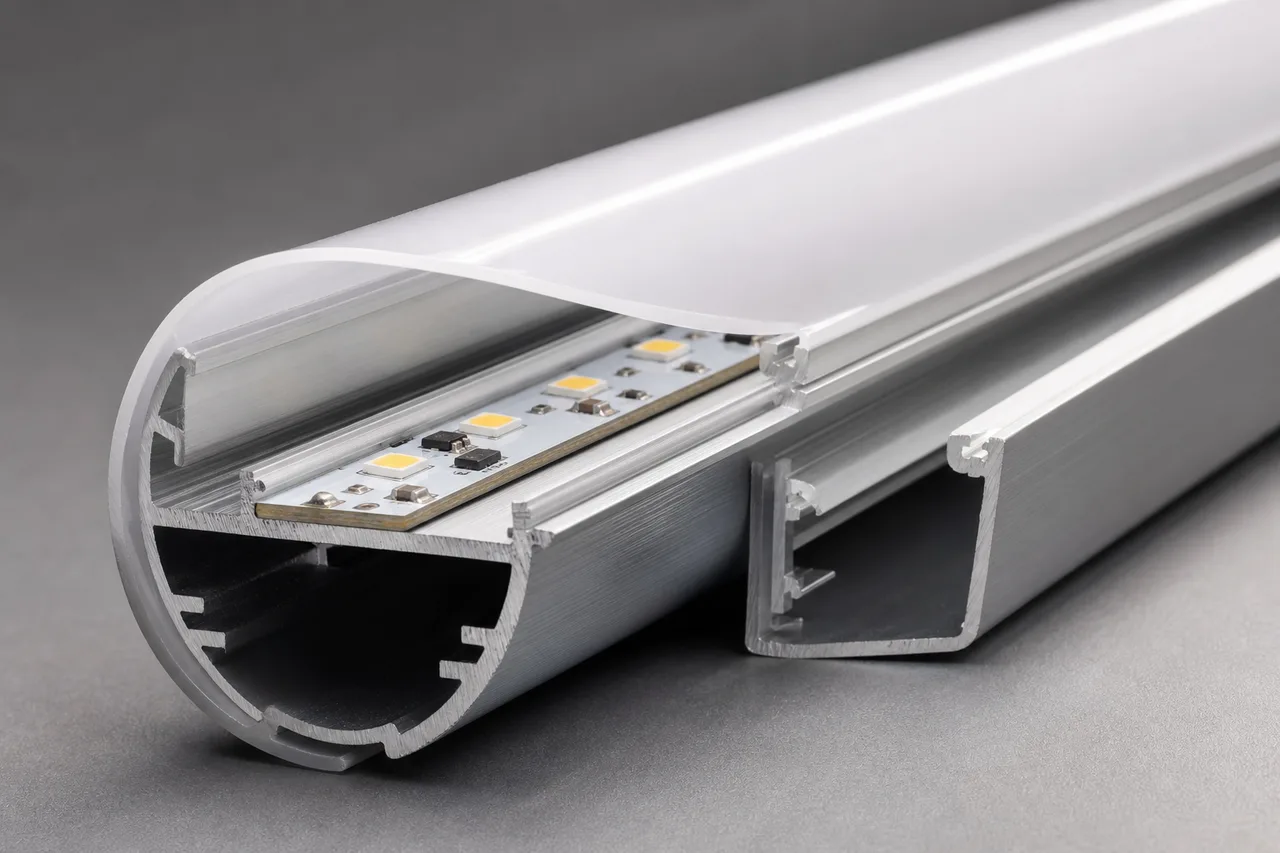

StavekKonstrukcija cevnega ohišja iz pol aluminija/pol plastike JEopisuje praktično arhitekturo za to kategorijo izdelkov: aluminijasto podnožje 6063 nosi ploščo LED in pomaga upravljati toploto, polikarbonatni difuzor pa tvori vidni optični pokrov. Ta delitev je pomembna. Aluminij daje tiskanemu vezju stabilno montažno površino in predvidljivo mehansko hrbtenico; difuzor nadzoruje videz, prepustnost svetlobe in dostop do plošče. To ni le okrasna lupina.

Za ameriške kupce prvo vprašanje ni cena. To je združljivost. 10-milimetrsko tiskano vezje je ožje od mnogih generičnih LED-cevnih plošč, gonilnik pa se mora prilegati notranjosti ohišja, ne da bi pritiskal na difuzor ali posegal v končne pokrove. JE-28 je naveden z največjo višino gonilnika 12 mm, zato je treba ohišje gonilnika, napeljavo, izolacijo in podrobnosti o razbremenitvi napetosti preveriti skupaj in ne ločeno.

Standard JE-28 je IP20. Zaradi tega je primeren za sušenje notranjih svetilk in cevnih sklopov v stilu naknadne vgradnje, ne pa samodejno za območja izpiranja ali izpostavljene napeljave. JE ponuja tudi vodoodporne sloge ohišij cevi za aplikacije, kot so razsvetljava rastlin, razsvetljava hladilnikov in parkirišča na prostem, vendar jih je treba navesti kot ustrezno vodotesno konfiguracijo. Začnite zJE LED T8 ohišje cevi z 10 mm PCBspecifikacijo in prosite za natančno risbo, preden odobrite proizvodno naročilo.

Specifikacije ohišja LED T8 JE-28: mere, materiali in možnosti konfiguracije

JE-28 je 26-milimetrsko ohišje T8, zgrajeno za velikost PCB plošče 10 x 1,2 mm. Ta dimenzija je izhodišče za mehansko kvalifikacijo. Plošča, ki je nominalno široka 10 mm, lahko še vedno povzroča težave, če se njena višina komponent, spajkalni spoji, postavitev konektorja ali način namestitve razlikujejo od vzorca, uporabljenega med razvojem ohišja.

Ohišje uporablja aluminijasto podlago 6063 z možnostmi polikarbonatnega difuzorja in plastičnimi končnimi pokrovi. JE navaja notranjo razporeditev pogona in največjo višino pogona 12 mm. Razpoložljive dolžine so od 600 mm do 2400 mm, na voljo pa so tudi dolžine po meri. Dolžino, zaključek difuzorja, slog končnega pokrova in položaj gonilnika je treba obravnavati kot eno samo odločitev o sestavljanju, ker vsak vpliva na namestitev, porazdelitev svetlobe in pakiranje.

Kako kvalificirati ohišje T8 pred naročilom: preverjanje tiskanega vezja, gonilnika, difuzorja in končnega pokrova

Ohišje je lahko na kataloški strani videti pravilno, a med sestavljanjem še vedno odpove. Običajni vzroki niso dramatični: gonilnik je nekaj milimetrov previsok, tiskano vezje se upogne pod difuzorjem, končni pokrov ne drži varno cevi ali konektor ne pušča prostora za notranji upogib žice. Kvalificirajte celotno montažo, ne samo iztiskanje aluminija.

1. Potrdite oris PCB.Pošljite JE dejansko risbo plošče, vključno s širino 10 mm, debelino 1,2 mm, montažnimi luknjami, bakrenimi zaščitnimi elementi, konektorji in najvišjimi komponentami. Ne zanašajte se samo na nazivno velikost plošče.
2. Preverite ovojnico voznika.Primerjajte voznikovo največjo višino in širino z omejitvijo ohišja 12 mm. V pregled dovoljenja vključite sponke, toplotno skrčljive, izolacijske rokave in izhode žic.
3. Preverite prileganje difuzorja.Preizkusite izbrano polikarbonatno prevleko glede vpetja, upogiba, vidnih vročih točk in odstranitvene sile. Pretesen difuzor lahko obremeni ekstruzijo; preveč ohlapna lahko ropota med transportom.
4. Preglejte končne kape in ožičenje.Potrdite material pokrova, način zadrževanja, prehod žice, dostop do konektorja in ali mora dokončana cev ustrezati posebnemu standardu namestitve ali vmesniku vpenjala stranke.
5. Odobrite končni vzorec.Napajajte sestavljeno cev, preglejte toplotno obnašanje in videz svetlobe, nato preizkusite vstavljanje v ciljno vpenjalo ali sponke. Pred oddajo proizvodnega naročila zabeležite odobrene različice komponent.

Prosite za ekstruzijsko risbo in fizični vzorec, če ima projekt majhne razdalje med vpenjali. Vzorec razkriva tudi težave pri pakiranju in ravnanju, ki jih risbe ne prikazujejo. Dolge cevi so lahko prispele z oznakami difuzorja, poškodovanim končnim pokrovčkom ali rahlo upognjenimi, če oblika kartona ni usklajena z dolžino pošiljanja. Te je poceni popraviti pred masovno proizvodnjo in drago popraviti po distribucijski pošiljki v ZDA.

Pogosta vprašanja: Ali je ohišje cevi JE-28 LED T8 vodotesno ali primerno za zunanjo razsvetljavo in razsvetljavo v zamrzovalniku?

Standardna specifikacija JE-28, ki jo zagotavlja JE, je IP20, zato ga je treba obravnavati kot ohišje za suho namestitev. That distinction is critical for buyers specifying plant lighting, refrigerator lighting, outdoor parking, or any installation exposed to condensation, spray, dust, or temperature cycling. JE states that it offers waterproof T8 housing styles for special applications, but the waterproof version must be identified and quoted separately.

Ali bo 10 mm PCB in notranji gonilnik ustrezal temu ohišju cevi T8?

Da, JE-28 je določen za tiskano vezje 10 x 1,2 mm in notranjo razporeditev gonilnikov z največjo višino gonilnika 12 mm. To ne pomeni, da bo ustrezala vsaka 10 mm plošča in vsak notranji gonilnik. Najvišja LED na vaši plošči, kondenzator, konektor in spajkana žica morajo ostati znotraj razpoložljive notranje razdalje. Pošljite JE datoteko tiskanega vezja in podatkovni list gonilnika za pregled ujemanja, nato pa preverite rezultat z izpolnjenim vzorcem.

Kako delujejo vzorci, MOQ, dolžine po meri, orodja in pošiljanje špediterju v ZDA?

JE navaja, da lahko zagotovi vzorce, ponudbe, dolžine po meri, ekstruzijo OEM/ODM in pošiljanje v špeditersko skladišče stranke. Komercialne podrobnosti so odvisne od izbranega profila, difuzorja, končnikov, statusa orodja, količine, pakiranja in namembnega dogovora. Ask for the sample lead time, production MOQ, tooling charge if a private mold is needed, cut-length tolerance, carton dimensions, and the documents supplied with the shipment. Če vaša ekipa uporablja špediterja iz ZDA, navedite naslov skladišča in zahteve glede označevanja tovora, preden je ponudba dokončna.

JE Dongguan Manufacturing, OEM/ODM Extrusion and Finished-Luminaire Documentation

JE, formalno Dongguan Jinen Lighting Technology Co., Ltd., izdeluje ekstrudirane komponente LED za razsvetljavo v mestu Dongguan na Kitajskem. Its range includes LED aluminum profiles, LED plastic profiles, PC tubes and diffusers, T5, T6, T8, T10, and T12 tube housings, plus tri-proof light housings. Ta širina izdelka je uporabna, ko projekt spremeni velikost ali konstrukcijo po prvem prototipu. A buyer can compare a semi-aluminum housing, a full aluminum base, or a different tube diameter through the same supplier rather than restarting the entire sourcing process.

JE podpira javne kalupe, zasebne kalupe, ekstruzijo OEM/ODM in projektno delo po meri. Nabava javnih kalupov je lahko smiselna za standardno geometrijo JE-28, ko profil že ustreza vašim zahtevam za PCB in difuzor. A private mold becomes more defensible when you need a nonstandard connector pocket, a different mounting feature, a proprietary end cap, or a revised cross-section. Prava izbira je odvisna od pričakovanega obsega in tega, koliko nadzora potrebujete nad prihodnjo dobavo.

Za ameriške uvoznike in tovarne razsvetljave mora dokumentacija zajemati več kot samo fotografijo izdelka. Zahtevajte risbo profila, opis materiala, možnost difuzorja, toleranco dolžine, specifikacijo končnega pokrova, podrobnosti pakiranja in električne informacije za dokončano svetilko. Samo ohišje ni isto kot certificirana dokončana LED cev. Če vaša stranka, AHJ, distributer ali specifikacija projekta zahteva posebne sezname ali dokumente o skladnosti, določite to zahtevo, preden se načrt zamrzne.

JE tudi navaja, da služi trgovcem na debelo, izvajalcem, tovarnam razsvetljave in strankam projektov po meri. That makes the supplier a fit for both component purchasing and private-label tube development, provided the commercial scope is written clearly. V dokumentacijo o nakupu vnesite odobreno risbo, vzorčne fotografije, številko revizije in izbiro materiala. Preprečuje znano težavo pri pridobivanju virov ekstruzije: nadomestno serijo, ki je dimenzionalno blizu, vendar dejansko ni zamenljiva.
