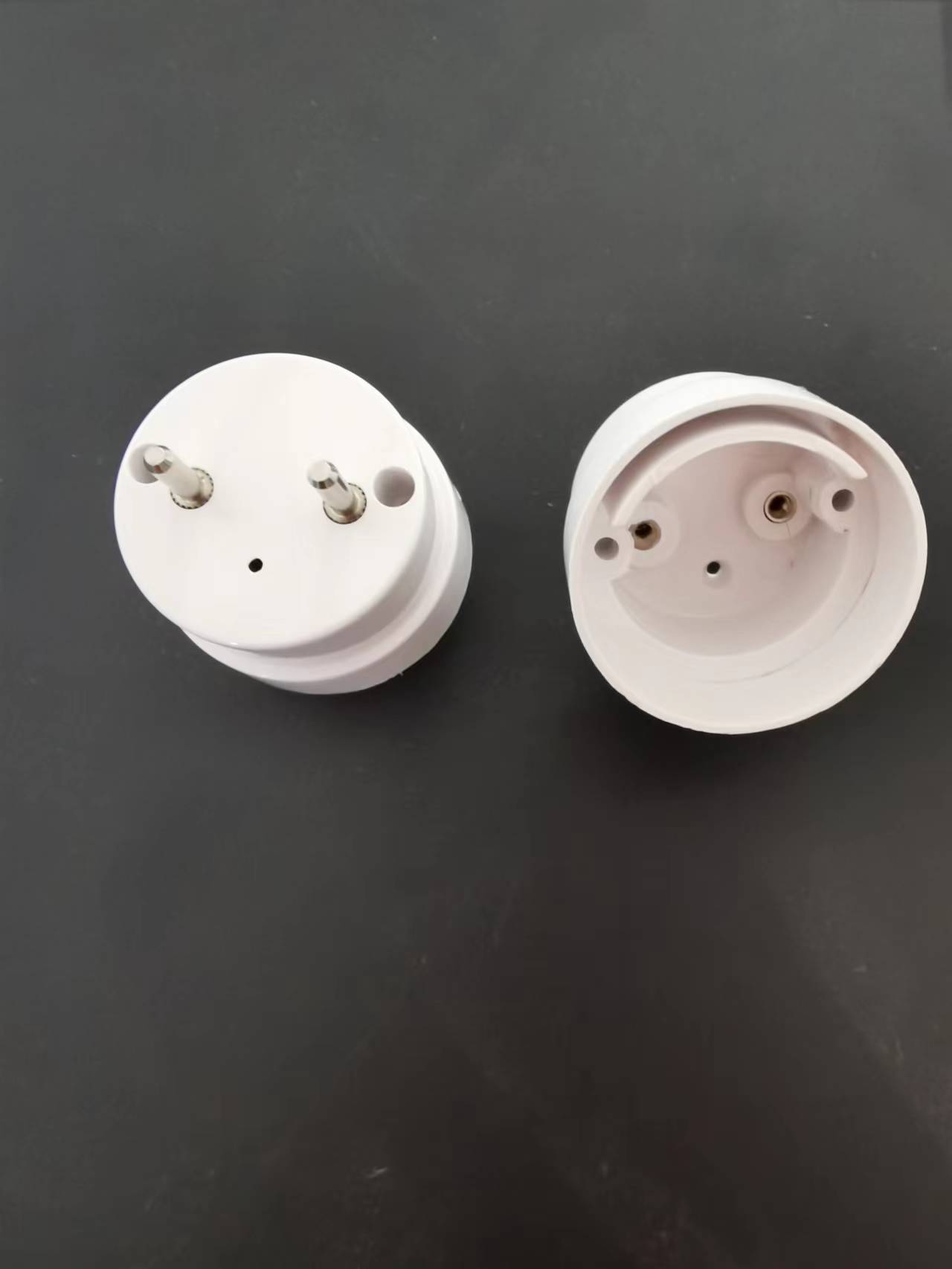

Ključne značilnosti in pomen LED T8 dvojnih končnih pokrovčkov G13

Danes govorimo o ključnih značilnostih in pomenuLED T8 dvojne končne zgornje meje G13.

1. Notranje povezave so ključne:

Nepreprostorne povezave: Za razliko od kovinskih zavihkov znotraj tradicionalnih končnih pokrovčkov fluorescentne svetilke, ki so preprosto priključeni neposredno na nitko, so notranje povezave končnih pokrovčkov G13 LED svetilk del vezja.

Shunters/Trgovinski upori: To je jedra razlika! Da bi bili združljivi s starimi svetilkami, ki niso bile spremenjene in imajo v notranjosti nameščene tradicionalne induktivne predstikalne naprave (ali elektronske balaste), bo večina "združljivih" LED svetilk T8 namestila ključno elektronsko komponento-shunt ali tok, ki omejuje tok znotraj končnega pokrovčka na enem koncu (včasih oba konca).

FUNKCIJA: Ko je svetilka vstavljena v svetilko s tradicionalnim balastom, bo shunt/upor "varal" ali zaokrožil induktivno reaktanco ali visokonapetostne impulze, ki jih ustvari balast, kar prepreči, da bi visoka napetost poškodovala gonilno vezje znotraj LED svetilke. Hkrati omogoča, da AC omrežje vstopi v napajanje gonilnika LED znotraj svetilke po omejevanju toka.

Lokacija: Običajno se nahajajo znotraj končnega pokrovčka na enem koncu (dva zatiča znotraj tega konca sta kratki stik in povezana z notranjim pogonskim vezjem skozi shunt/upor). Znotraj končnega pokrovčka na drugem koncu sta oba zatiča neposredno povezana z vhodom pogonskega vezja (L in N).

Označevanje: Konec končnega pokrovčka s šantom/uporom je običajno označen (na primer označevanje, graviranje, diferenciacija barv ali nekoliko drugačna struktura), kar kaže, da je to konec "balast" ali "obvodni konec". Pri namestitvi je treba ta konec vstaviti v držalo za svetilko na strani svetilke, povezane z balastom!

Vrsta brez shunta (za naknadno vgradnjo svetilk): Če je bila balast odstranjena iz svetilke (skakalec, neposredno povezan z omrežjem L/N), lahko uporabite LED svetilke T8 brez prehodov. Končna struktura končne kapice na obeh koncih te svetilke je običajno simetrična, notranja povezava pa je preprostejša (kratkokrožen L/N na enem koncu? Kratkokrožen na drugem koncu? To je odvisno od specifičnega dizajna, vendar ni potreben noben shunt). Pri nakupu natančno preberite navodila.

2. Strukturna zasnova in materiali:

Zahteve za izolacijo z visoko napetostjo: Zaradi neposrednega dostopa do omrežja (220V) so zahteve za izolacijo končne kapice G13 končne pokrovčke LED svetilke izjemno visoke. Običajno je narejen iz plamenske, visokotemperaturne visokokakovostne plastike (kot so PC, PBT).

Notranja žična povezava: V končnem pokrovčku obstajajo žice za priključitev kovinskih stikov zatičev na ploščo PCB ali gonilni modul znotraj cevi svetilke. Zanesljivost kakovosti in varjenja teh žic je zelo pomembna.

Upoštevanje toplote: Shunt/upor ustvari toploto pri delu, končna zasnova pokrovčka pa včasih upošteva določeno količino odvajanja toplote (čeprav je glavna odvajanje toplote odvisna od aluminijevega substrata cevi svetilke).

3. Povzetek pomembnosti:

Varnostna ovira: To je prva fizična izolacijska ovira, ki uporabnikom prepreči električni šok.

Kritična vozlišča vezja: je ključna povezava dostopa do omrežja in (za združljive vrste) balastne obvoznice.

Realizacija združljivosti: Notranji shunt/upor je temeljna komponenta za doseganje združljivosti "končne kapice in igranje" s starimi fluorescentnimi svetilkami.

Navodila za namestitev: Označeni končni pokrov vodi uporabnike, da se pravilno namestijo (shunt zaključni balast).
